PRODUCTS

AOI


產品

檢測需求 :

Wafer Cosmetic Inspection AOI :

設備尺寸 (mm)1800(L)*1700(W)*2100(H)
操作模式Auto
入料方式Operator / Cassette
出料方式Operator / Cassette
控制方式PLC / PC
檢測方式 Area scan





檢測需求 :

Wafer particle AOI :

設備用途Wafer glass AOI
設備外型尺寸
(mm)
2500(L)*1800(W)*2200(H)
產品尺寸8~12 inches
操作模式Auto
入料方式Cassette
出料方式Cassette
控制方式PC control
檢測方式N/A
Tact Time180s (須視產品定義)




檢測需求 :

Chip particle & Bump AOI :

設備用途Chip AOI
設備外型尺寸
(mm)
2000(L)*1100(W)*2700(H)
產品Chip
操作模式Auto
入料模式Auto
出料模式Auto
控制模式PC control
檢測模式N/A
Tact Time(須視產品定義)




檢測需求 :

Fiberglass board AOI In-line :

設備尺寸
(mm)
設備 : 570(L)*3003(W)*3200(H)
機櫃 : 680(L)*800(W)*2268(H)
進料方式Roller
出料方式Roller
Tact Time14M/min以下
操作模式Auto
控制方式PC
電源規格單相 / AC 220V / 60Hz
氣壓規格正壓 : 0.5~0.6 MPa





特點

自動化設計與製造 (ODM)

  • 自動、半自動機台設計與製造
  • 提高生產效率
  • 出貨品質穩定性
  • 降低人力需求

讓自動化機台執行生產,人力去做更有效率的研發工作



1. 光學環境 :

與日本技術廠商進行技術探討與合作,搭載LANS製造能力,提供符合產品取像需求,目前取像可達1um以下解析能力。

2. 視覺軟體 :

搭配光學環境,進行演算法、通訊設備及影像處理系統,提供客戶最佳取像檢測方案。



3. 自動設備&程式驅動 :

機台作動穩定性設計與製造,提高檢出率與檢出能力,並可依據客戶需要進行Load/Unload服務,實現完全自動化。



4. 學術及業界單位研討 :

 與工研院與日本供應商配合,同步開發最符合客戶需求之AOI系統。


應用

  • 平面顯示器檢測產業
  • 印刷電路板檢測產業
  • 鋰電池檢測產業
  • 隱形眼鏡檢測產業
  • 半導體檢測系列

產品圖片

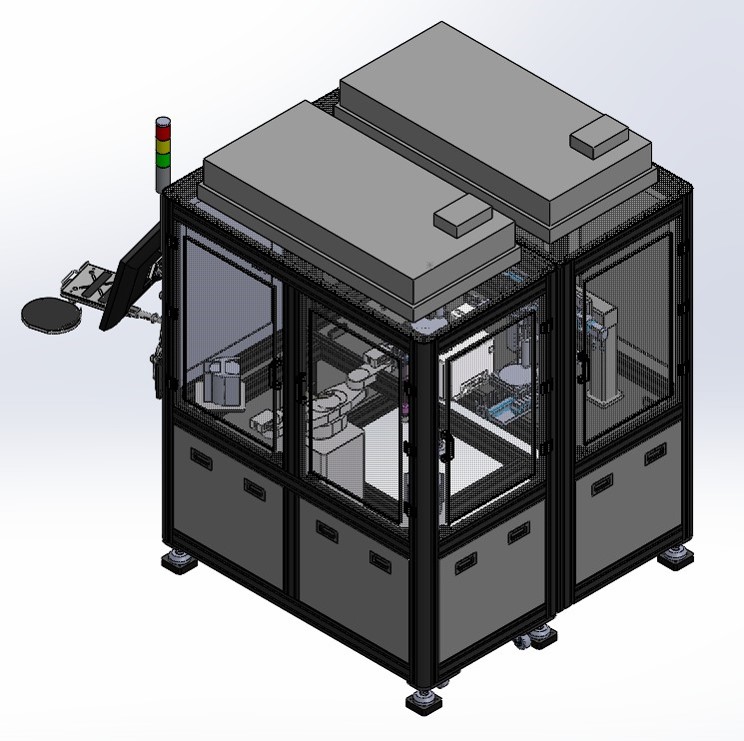

Wafer Cosmetic Inspection AOI

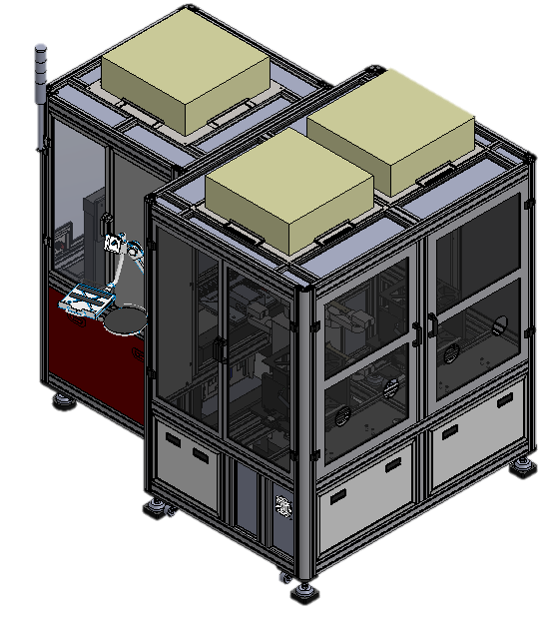

Wafer particle AOI

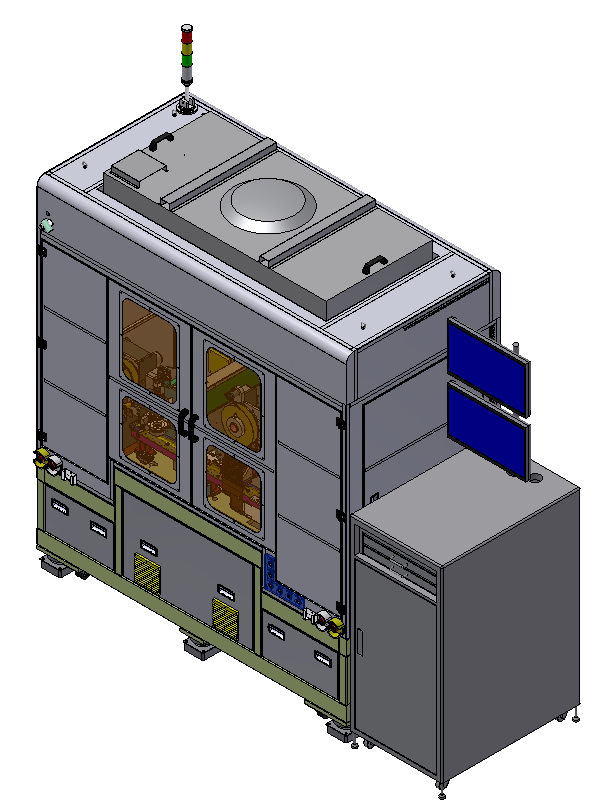

Chip particle & Bump AOI

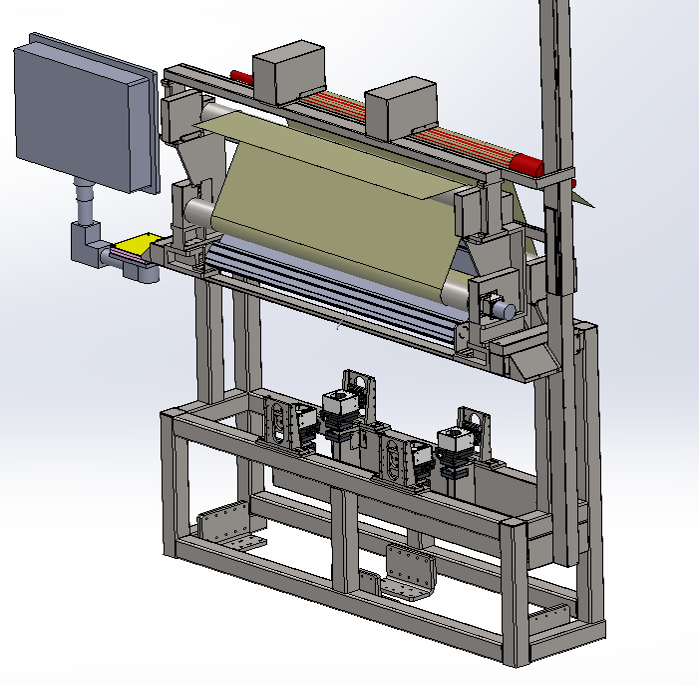

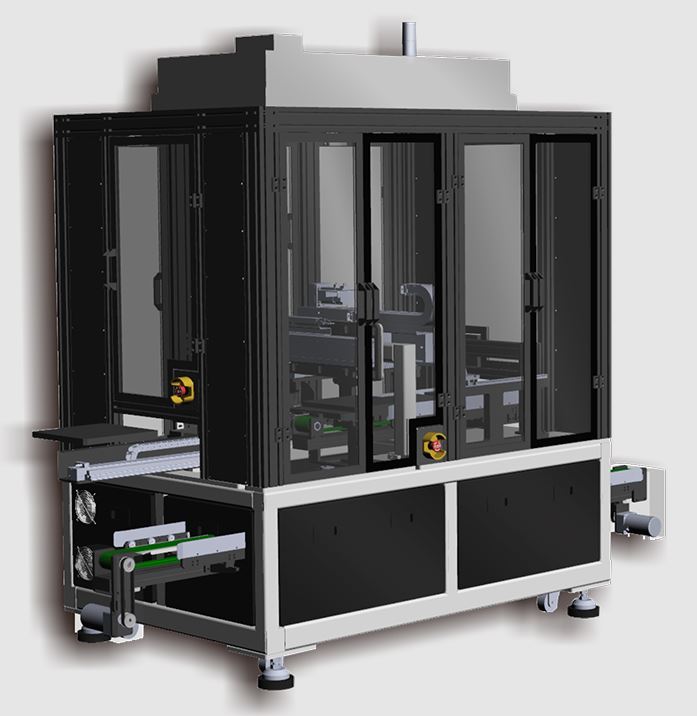

Fiberglass board AOI In-line
